你了解污水處理電氣控制柜嗎？

2022-12-30

污水處理電氣控制柜是一套完整的電氣控制柜，用于自動控制污水處理系統中的運行設備生產過程。控制柜采用PLC可編程控制器構成自動控制系統，實現對污水處理設備的實時監控。今天小編帶你了解污水處理電氣控制柜。

我們都知道，污水處理系統結構復雜，設備種類繁多，循環曝氣池的控制過程和原理大致相同，污水中的含氧量主要通過調節曝氣器的速度來控制。污水處理電氣控制柜的控制系統可根據不同污水處理工藝的結構特點進行編程。

控制柜01

污水處理電氣控制柜的組成

1.電氣控制系統

電氣控制系統是一套完整的污水處理電氣控制柜，主要由操作界面、顯示界面、電氣控制單元和內部電氣元件組成，如開關、電源、PLC控制器、接觸器、繼電器、接線端子、，電氣控制系統需要進行數字輸入和模擬輸入檢測、數據處理、輸出控制信號等控制、邏輯控制和順序控制，并嚴格按照檢測信號進行輸入控制。

污水處理電氣控制柜的操作界面包括各種污水處理設備的啟動按鈕和手動自動控制模式轉換按鈕。顯示界面由高清觸摸屏人機交互界面顯示面板組成，可查看系統采集的數據信息和設備運行狀態，并設置參數。

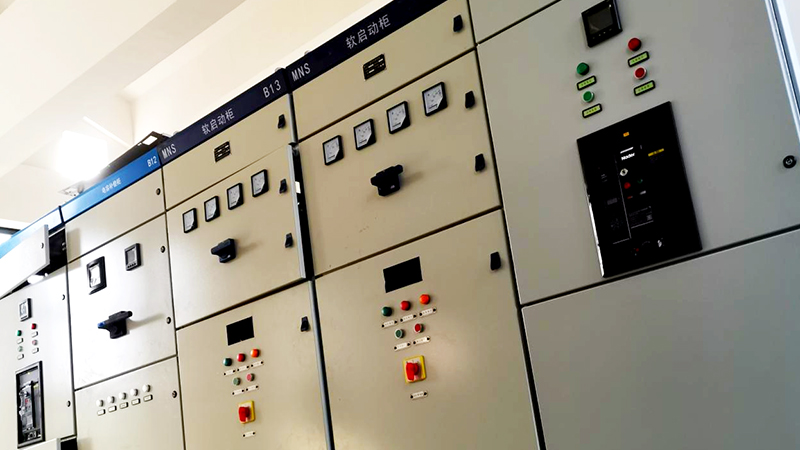

控制柜02

2.自動控制系統

污水處理電氣控制柜自動控制系統采用PLC可編程控制器實現自動控制，包括變頻器、傳感器和擴展模塊。主控單元為PLC控制器，根據污水處理工藝和設備結構設計。變頻器與其他電氣元件一起安裝在控制柜內，用于調節污水處理設備的變頻，傳感器的輸入信號主要采集數據信息。根據實際控制要求和功能要求增加擴展模塊。

PLC自動控制系統通過與污水處理設備的通信協議連接實現污水處理設備的自動控制，PLC污水處理的自動控制系統比較復雜，需要考慮相關的工藝流程、多類型設備、現場測量和檢測、控制功能模塊的建立、功能硬件配置等。雖然控制系統的改進需要仔細的編程設計和生產一套完整的控制柜，但在整個控制系統建立后，污水處理過程可以控制和管理，大大提高了污水處理設備的運行效率。

污水處理電氣控制柜提高了產水量，減少了污水處理過程中的人力、物力和時間投入，為整個污水處理系統的運行提供了防護穩定的保障，也有助于推動我國的污水處理工作。
