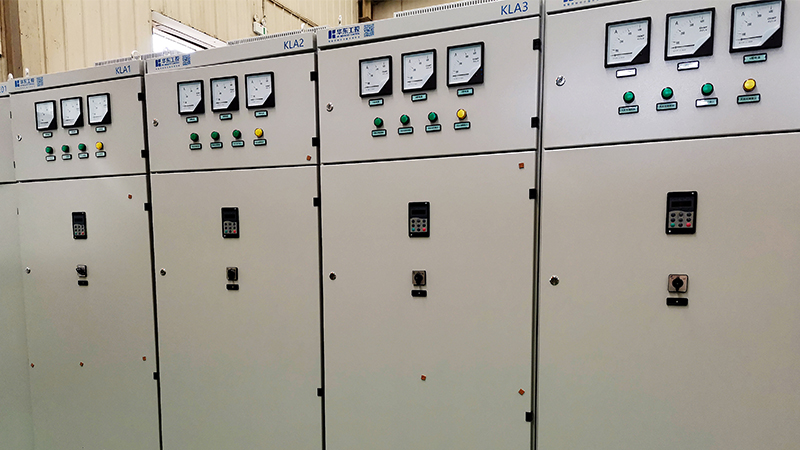

在工業自動化領域，變頻控制柜作為電機調速與能源管理的核心設備，其性能直接關系到生產系統的穩定性與能效水平。華東工控作為專業的自動化解決方案提供商，其變頻控制柜以模塊化設計、高可靠性及智能化管理著稱。本文將以設備組成為核心，解析華東工控變頻控制柜的技術架構與核心優勢。

一、變頻控制柜的核心構成

1. 變頻器單元

變頻器是控制柜的核心部件，負責將工頻電源轉換為可調頻率的交流電，實現電機無級調速。華東工控變頻控制柜采用國際一線品牌變頻器(如ABB、西門子、施耐德等)，結合自主研發的驅動算法，具備以下特點：

寬電壓適應范圍：支持380V-690V電壓輸入，適應復雜電網環境;

高精度矢量控制：通過閉環矢量控制技術，實現電機轉速0.1%的穩態精度;

能量回饋功能：在制動工況下將再生電能回饋電網，節能率提升20%-30%。

2. 可編程控制器(PLC)

PLC作為控制系統的“大腦”，負責邏輯運算、數據采集與指令輸出。華東工控變頻控制柜標配高性能PLC(如西門子S7-1200、三菱FX5U系列)，支持：

多協議通信：集成Modbus TCP、Profinet、EtherCAT等工業總線，實現與上位機、傳感器等設備的無縫對接;

冗余設計：關鍵回路采用雙PLC熱備份，確保系統故障時無感切換;

定制化邏輯編程：根據用戶需求開發PID控制、聯鎖保護、故障診斷等專用程序。

3. 人機界面(HMI)

實時數據監控：顯示電機轉速、電流、電壓、頻率等參數;

故障預警系統：通過趨勢圖與報警記錄，提前識別設備異常;

多語言支持：適配中文、英文、俄文等操作界面，滿足跨國項目需求。

4. 電氣保護模塊

主回路保護：配置智能斷路器、熔斷器，實現過載、短路、缺相保護;

電機保護：通過熱繼電器或電子式保護器監測電機溫度與電流;

浪涌抑制：安裝防雷模塊與EMI濾波器，抵御電網尖峰干擾。

5. 動力配電單元

進線隔離開關：實現電源通斷與安全隔離;

母線排系統：高導電率銅排搭配絕緣護套，降低線路損耗;

端子排與線槽：標準化接線端子與阻燃線槽，提升布線規范性與維護便利性。

6. 輔助功能模塊

通信接口：4G/5G模塊、以太網交換機，支持遠程監控與云平臺接入;

環境監測：溫濕度傳感器、煙霧探測器，構建機柜級環境安全體系;

應急電源：UPS不間斷電源，保障關鍵控制回路在斷電時持續運行。

二、變頻控制柜的技術優勢

1. 模塊化設計，快速交付

通過標準化的功能模塊組合，華東工控可實現72小時快速定制化生產，滿足水泵、風機、壓縮機、生產線等不同場景需求。

2. 智能診斷，預見性維護

內置的自診斷系統可實時分析設備運行數據，通過邊緣計算預測潛在故障，延長設備生命周期。

3. 節能優化，降本增效

結合華東工控自主研發的能效管理算法，變頻控制柜可使系統綜合節能率提升15%-40%，投資回收期縮短至1-2年。

作為工業自動化的關鍵基礎設施，華東工控變頻控制柜以精密的設備組成與前瞻性的技術理念，重新定義了電機控制系統的性能邊界。從硬件選型到軟件算法，從單一設備到系統集成，華東工控正以創新驅動工業能效革命，助力全球制造業邁向智能綠色未來。
